工程概况
　　工程规模：电厂规划容量为4台600MW等级机组，并留有扩建的可能。一期工程已建设2台600MW超超临界一次再热机组。本期扩建2台660MW超超临界二次再热机组。
　　系统概况和相关设备
　　本工程的主机设备，锅炉采用东方锅炉厂制造的超超临界锅炉。汽轮机为上海汽轮机厂制造的汽轮机。
　　本工程电厂循环水采用冷却塔二次循环供水，循环水为淮河水。循环冷却水：设计温度21.35℃，夏季最高温度33.33℃。
　　开式循环冷却水系统由电动旋转滤网、开式冷却水升压泵、水—水板式热交换器以及连接管道阀门等组成。供水管取自主厂房A列外凝汽器循环水进水总管，冷却水回水接入A列外凝汽器循环水出水总管。该系统中设置一台电动旋转滤网；每台机组的开式冷却水升压泵按100%容量两台配置，一用一备。
　　每台机组的闭式循环冷却水系统设2×100%容量的闭式循环冷却水泵、2×100%容量的水—水板式热交换器和一台膨胀水箱，在正常情况下，一套运行一套备用，在夏季当水温度高时，可二套同时运行，以满足要求。
　　电源条件：
　　中压系统为6kV、三相、50Hz；额定值200kW以上电动机的额定电压为6kV。
　　低压交流电压系统（包括保安电源）为380V、三相三线、50Hz；额定值200kW及以下电动机的额定电压为380V；

交流控制电压为单相220V。
设备安装地点：汽机房内，布置在零米层。
每台机组包括以下设备：
    开式水电动滤水器 （1×100%） 每台机组1台

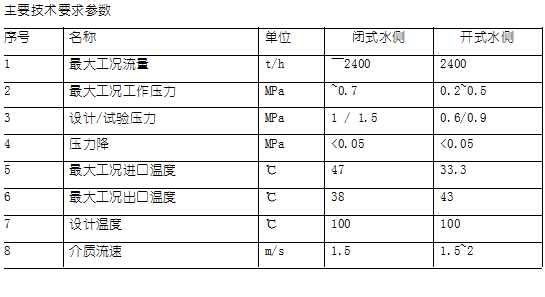

　　板式热交换器    （2×100%） 每台机组2台
　　闭式冷却水泵    （2×100%） 每台机组2台
　　开式冷却水泵    （2×100%） 每台机组2台
　　膨胀水箱         每台机组1台
　　系统内所有阀门和管道（范围详见附图一～附图二）每台机组1套
　　数量：本工程为2×660MW机组配两套开、闭式水冷却装置（换热冷却机组）
　　集装组件设备，除膨胀水箱布置在除氧间23m层，其余设备布置在汽机房室内零米层。

注：1、主机真空泵和小机真空泵此水量均采用开式水冷却。
　　2、3台主机真空泵，每台冷却水量为60t/h，按3台泵考虑水量。
　　3、2台小机真空泵，每台冷却水量为30t/h，按2台泵考虑水量。
　　开、闭式冷却水系统集装组件，可分若干模块，模块与模块之间的连接管道和附件，根据系统集装范围来划分；闭式水泵扬程：48 mH2O，泵入口压力：0.25MPa；开式水泵扬程：18 mH2O，泵入口压力：0.35MPa；开式水电动滤水器1台，过滤能力φ3mm，运行水阻≤300mmH2O当开式水电动滤水器压差达一定值时，自动反冲洗并切换到旁路运行；闭式水泵2台，1台运行1台备用，运行泵故障，备用泵自动投入，或当出水母管压力低于一定值时，备用泵投入；开式泵2台，1台运行1台备用，运行泵故障，备用泵自动投入，或当出水母管压力低于一定值时，备用泵投入。成套供应满足设备启停与安全监视和经济运行所需的安装在本体范围内的仪表﹑一次元件﹑检测元件或传感器，以及与检测元件/传感器相连接的一次仪表。
　　系统设备设有DCS控制I/O接口，采用DCS控制。提供各设备接线端子盒至DCS接口信号的端子排出线图，就地设备（仪表、电动门、泵等）接线图、设备清单、I/O清单、系统图、控制说明等。
