分布式能源站项目缸套水冷却装置及中冷水冷却器（中南电力设计院）
　　工程概况
　　武汉创意天地分布式能源站项目是位于由武汉光谷联合股份有限公司打造的创意产业核心园区，处于洪山区南湖大道与中环线之间，于2009年12月11日在湖北省武汉市洪山区优美的野芷湖畔开工，占地面积近300亩，规划建筑面积31hm2，容积率1.6，绿化率40%，是国内新建规模最大的、以创意产业为主要服务对象的主题产业园区。
　　该项目是国家第一批四个天然气分布式能源站示范项目之一，是规模最大的热、电、冷三联供示范项目，是湖北省第一个分布式能源项目。
设计和运行条件
机组容量
　　项目建设总容量为16.16MW。建设4台4.039MW燃气内燃机组配4台3.60MW烟气热水型溴化锂热泵机组，同时配置4台3.50MW离心式冷水机组和冷、热水箱作为调峰措施。预留1台燃气内燃机组建设的条件。一次设计，分期实施。
设备的使用条件
设备名称：
a.缸套水冷却器集装装置（每台内燃机组1套，本工程共安装两台内燃机组）

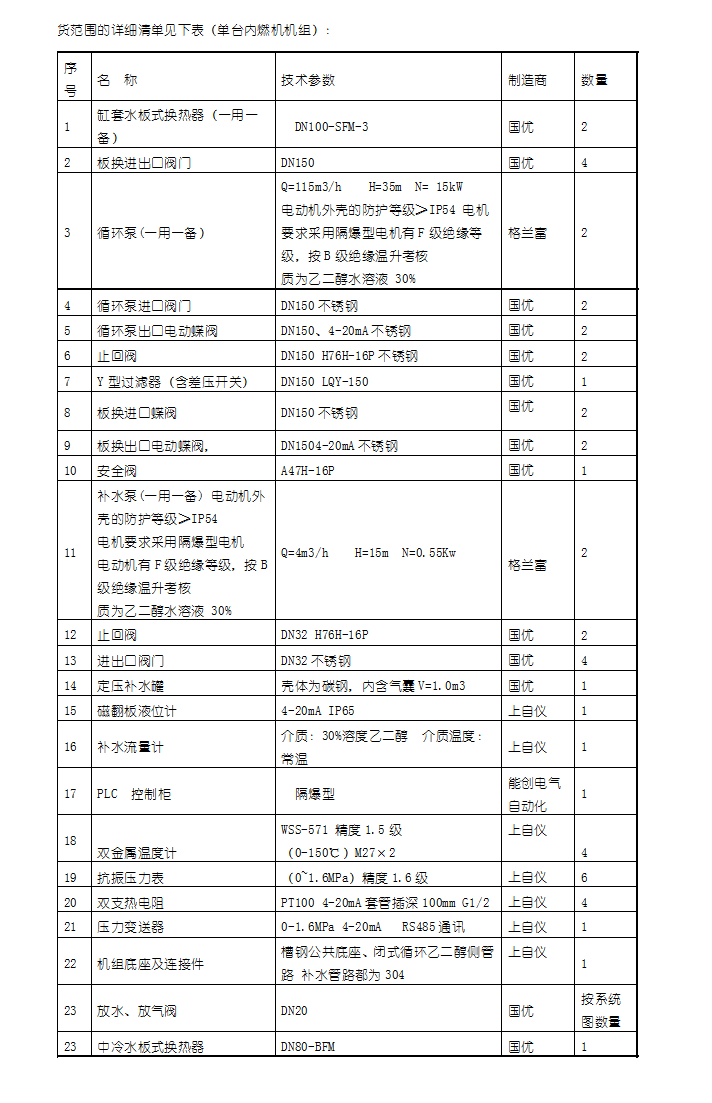

单套集装装置包括但不限于以下设备：
闭式水板式热交换器  （2×100%）2台
闭式循环冷却水泵    （2×100%） 2台
控制柜（含有关仪表等）　　　　1整套(需要提供3C认证)
底座（含地脚螺栓等）　　　　　1整套
内部连接阀门及管道　　　　　　1整套
补水及稳压装置　　　　　　　　1整套
b.中冷水冷却器
闭式水板式热交换器  （1×100%）  共2台
安装运行条件
(1)设备布置在能源站主机间，位于-11.40m层。
(2) 进入热交换器的水质： 热侧，闭式循环水水质：除盐水加30%乙二醇溶液
　　　　　　　　　　　　 冷侧，开式循环水水质：循环水，水质为自来水
厂用电系统电压
低压为380/220V三相四线50Hz；额定200kW以下电动机的额定电压为380V；交流控制电压为单相220V。
直流控制电压为220V，来自直流系统，电压变化范围从187～242V。
设备规范
缸套水冷却器集装装置（共两套，每套包含2台闭式循环水热交换器、2台闭式循环冷却水泵和补水稳压装置），集装装置外形尺寸控制在2500x5500mm（长*宽）范围内。

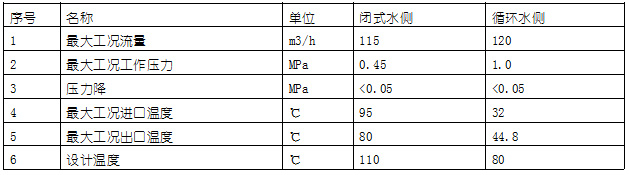

a.闭式循环水热交换器：

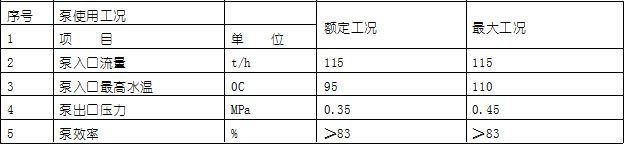

b.闭式循环冷却水泵（格兰富或威乐）：

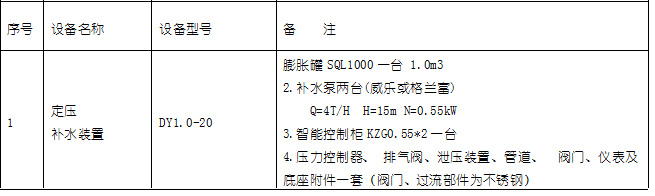

c.补水及稳压装置

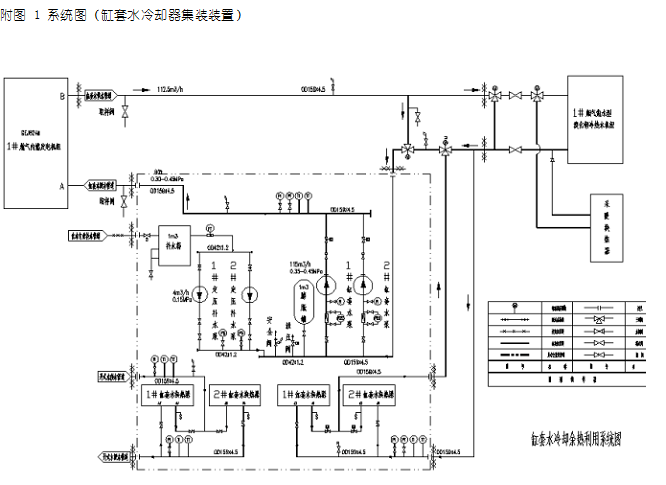

缸套水冷却器集装装置还应包含补水及稳压装置，补水泵、压力控制器、阀门、仪表等。按内燃机厂家要求（详见附图1），缸套冷却水管路系统上的两个三通调节阀由GE颜巴赫供货，以保证内燃机缸套水进水温度稳定在80℃。整个管路最低压力3bar，最高压力不超过4.5bar，由补水及稳压装置保证。

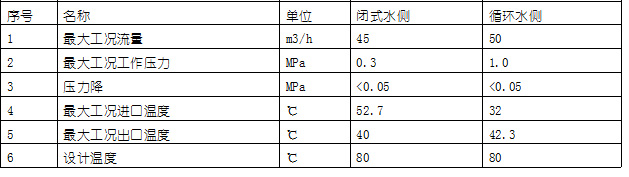

中冷水冷却器
闭式循环水热交换器（共2台）

由于闭式水侧介质为乙二醇水溶液，上述设备的材质应能防止乙二醇溶液的腐蚀。
控制及仪表要求
本工程主体控制系统的方案采用分散控制系统DCS控制方案（以下简称DCS），该方案中卖方提供的控制柜除含有常规硬接线接入控制系统的接口。并应提供通讯接口，并负责与DCS控制系统的协调配合，直至满足系统要求。
提供的带有通讯接口的控制柜应能够支持MODBUS通讯协议，最终的接口要求将在设计联络会上由买方确认。卖方应按照买方的要求提供设备，不涉及相关费用调整。
应成套供应满足泵组启停与安全监视和正常运行所需的安装在本体范围内的仪表﹑一次元件﹑检测元件或传感器，以及现场控制柜。

热交换器保证满足下述性能：
现场水压试验，热、冷侧压差达到 1.5 MPa，应保证循环水侧、闭式水侧严密不漏。
在设备性能保证期，换热器不发生泄漏。
循环水侧压力降：≤ 0.05 MPa
闭式水侧压力降：≤ 0.05 MPa
端差(闭式循环冷却水（热侧）的出口温度与开式循环冷却水（冷侧）的进口温度之差)：≤_48.8_℃
设备使用寿命：30年；
噪声：离开设备外表面1.0米距离处，噪声小于_85 dB（A）。

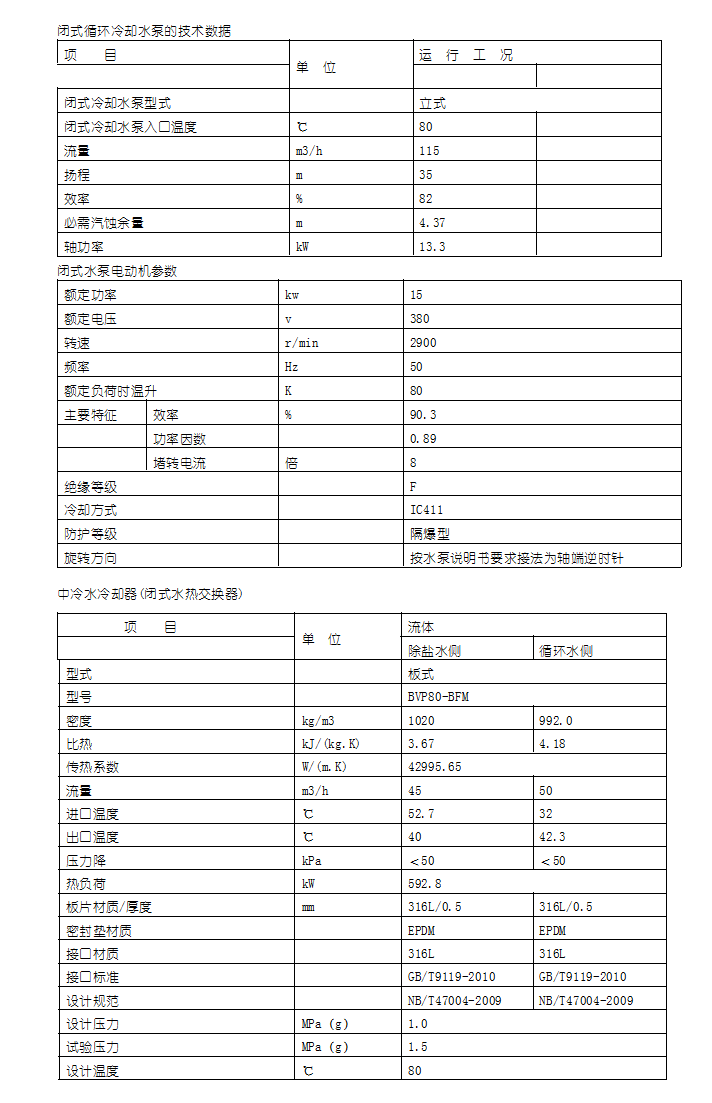

闭式循环冷却水泵满足下述性能：
在最大工况点的流量（t/h）：
在规定的入口压力和温度下，额定工况点必需汽蚀余量： 4.37  m
额定工况点的效率（%）：82
缸套水冷却器

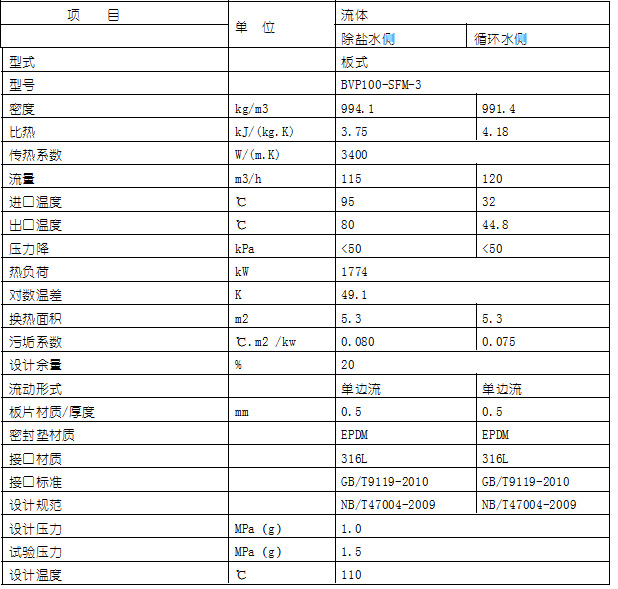

闭式水热交换器
